SMATV OPTICAL RECEIVER

제품소개 > > > SMATV OPTICAL RECEIVER

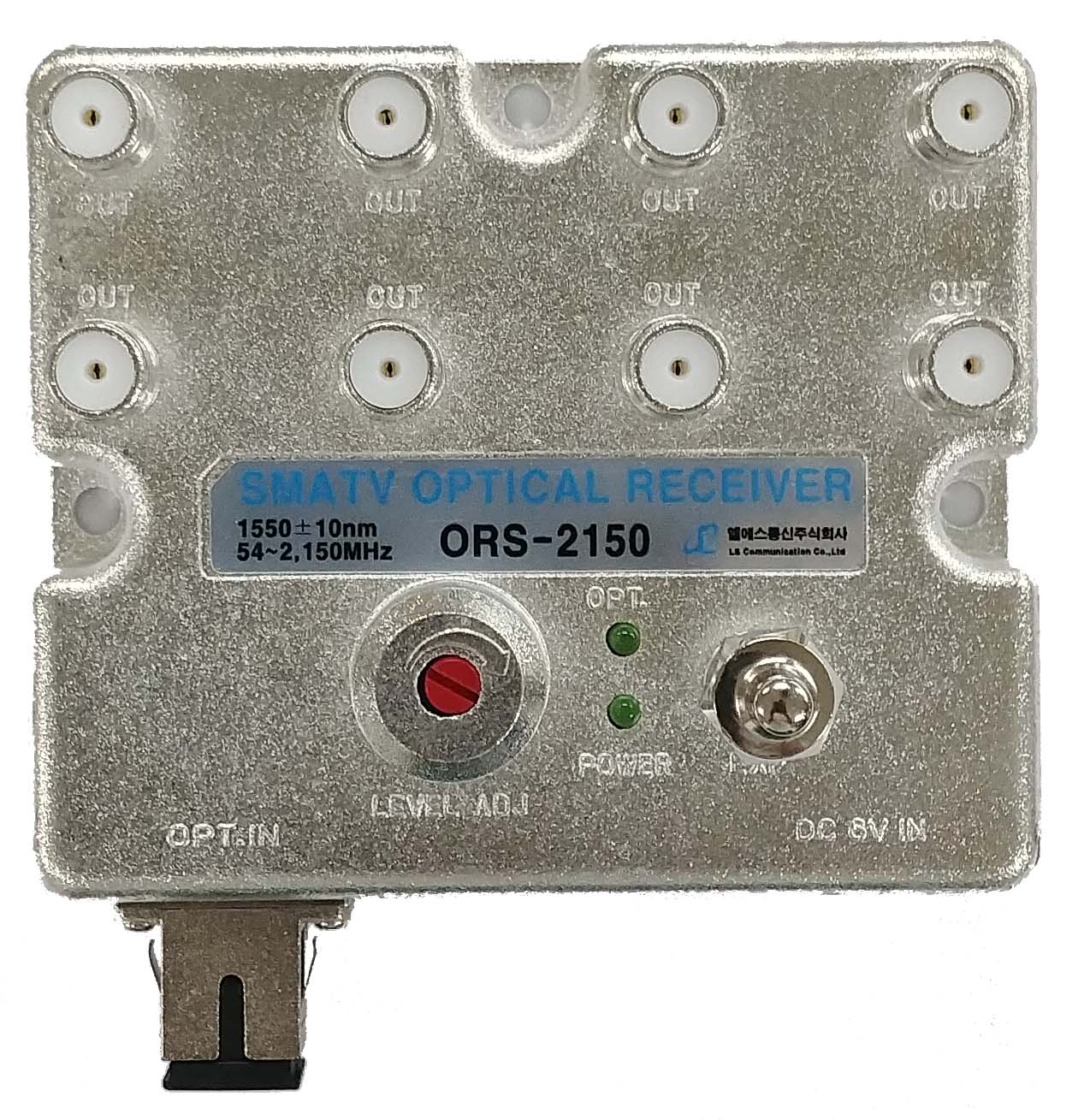

SMATV OPTICAL RECEIVER

■ 개요

• 본 제품은 광 송신기로부터 전송 된 광신호를 수신하여 RF신호로 복원한 뒤 일정한 출력레벨로

증폭하여 다수의 RF OUT 단자로 통합출력 시키는 광전 변환기기이다.

■ 특징

• HFC/CATV/위성 IF신호까지 RF출력이 가능하도록 광대역으로 설계 되었다.

• 우수한 CNR, CSO, CTB 성능으로 제작 되었다.

• TV단자함에 용이하게 설치할 수 있도록 소형으로 설계 되었다.

• RF OUT이 통합 다출력으로 설계되어 별도의 분배기가 필요하지 않다.

• 광 광수신기와 분배기 간에 동축케이블 작업이 필요 없어 작업의 효율성을 극대화 시켰다.

■ 특성

항목	단위	특성		비고
광 파장	mm	1550±10
광 입력	dBm	-8 ~ -3
주파수 대역	MHz	MATV	54~806
주파수 대역	MHz	위성 대역	950 ~ 2150
주파수 응답	dB 이내	MATV	±1
주파수 응답	dB 이내	위성 대역	±2
출력 레벨	dBmV 이상	20
CNR	dB 이상	MATV	48	광수신기 -6dBm 입력 기준
CNR	dB 이상	위성 대역	26	광수신기 -6dBm 입력 기준
3차 상호 변조(CTB)	dB 이상	60		20ch 기준
2차 상호 변조(CSO)	dB 이상	58		20ch 기준
3차 상호 변조(IMD3)	dB 이상	55		20ch 기준
반사 손실	dB 이상	54 ~ 806	12
반사 손실	dB 이상	950 ~ 2,150	8
RF OUT(8PORT)	dB 이상	MATV	-1
RF OUT(8PORT)	dB 이상	SMATV	10
EX OUT(1PORT)	dB 이상	MATV	8
EX OUT(1PORT)	dB 이상	SMATV	20
규격	mm	93(W) X 95(D) X 32(H)
사용 전원	V / Hz	AC 220 / 60
광케이블 전송 거리	km 이상	10
